衛星影像案例

某地區1:5000地形圖制作

項目簡介：

2014年某月航天遠景科技有限公司承接西南某地1:5000地形圖制作項目，整個測區面積約為500平方公里，且為高山區地形，經過航天遠景項目部與甲方的溝通以及對整個測區的情況分析，決定采取衛星影像為數據源來制作1:5000地形圖。

項目內容：

提供1:5000比例尺地形圖成果，平面坐標系統采用1954北京坐標系以及1985國家高程基準。

項目范圍：

某轄區范圍約500平方公里

項目要求：

需提供1:5000全要素地形圖，精度控制在平面位置中誤差2.5米，高程中誤差2.5米以內。

項目工期：

2014.6.1--2014.8.1

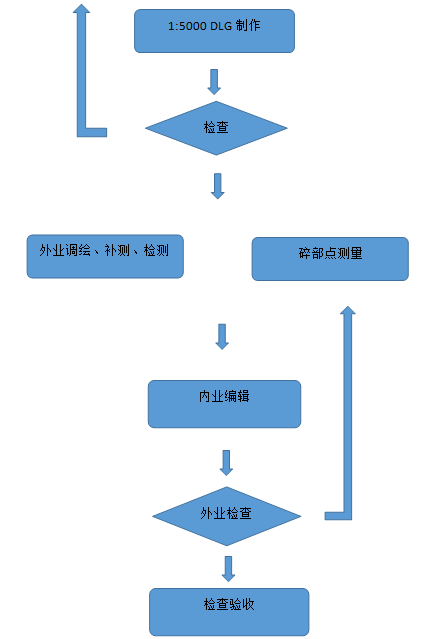

項目具體生產過程流程圖如下：

具體實施方案如下：

1.數據源介紹：

GeoEye-1衛星影像

2.定向流程：

空三加密主要是利用航天遠景MapMarix全數字攝影測量工作站來完成，主要是采用

Rpc參數+控制點的模式來進行空三加密，具體步驟如下：

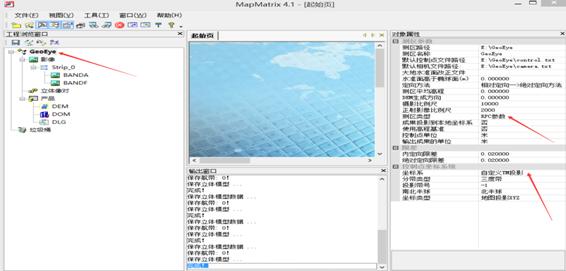

2.1 工程的創建以及坐標系的設置

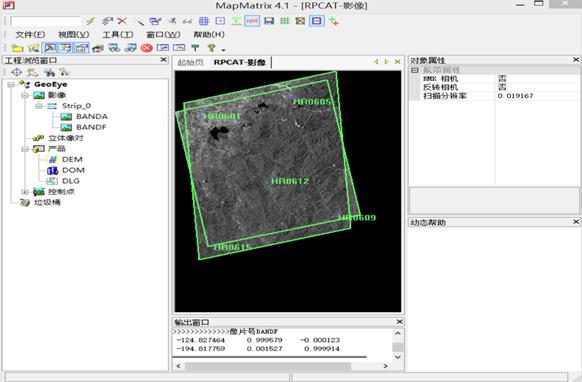

2.2 Rpc空三中刺入控制點，計算像方改正數

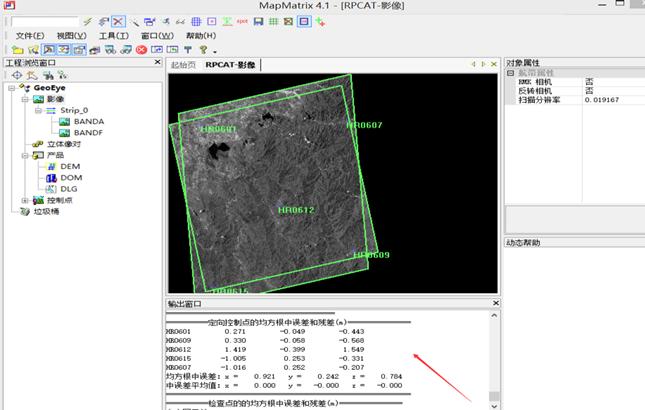

2.3控制點精度報告

數字航空攝影測量 空中三角測量GB/T 232236-2009版

1：50001.751.752.52.50.31.02.02.5

根據國家規范要求，此次定向精度符合國家1:5000精度要求。

3. DLG產品制作

采用航天遠景MapMatrix全數字攝影測量工作站進行立體數字測圖。主要遵循“內業定位，外業定性”的原則。利用衛星影像建立立體模型，采集全要素數據生成圖形文件。作業方法采用“兩內兩外”進行，即外業像控、內業測繪、外業調繪、修補測、內業編輯。地形要素的采集均按GB/T 13923-2006 《基礎地理信息要素分類與代碼》來執行。

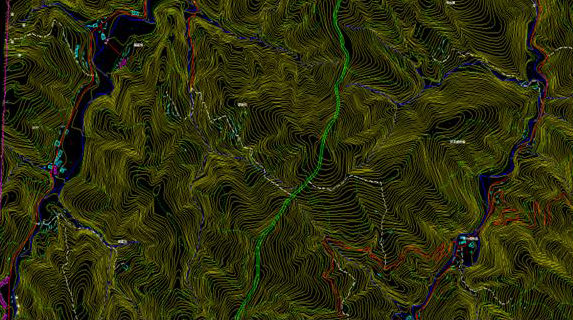

DLG局部效果圖

4. 內業編輯

內業編輯采用航天遠景MapMatrix V4.1全數字攝影測量工作站來進行，直接導出DWG成果。

5.成果的驗收與提交

全部工程完成后，應相關規定整理裝訂成果，并提交以下資料：

1.數據光盤一套(圖形文件為DWG格式)

2.技術設計書一份

3.技術總結一份

4.檢查報告一份

本次項目一次性驗收通過
